詳細介紹

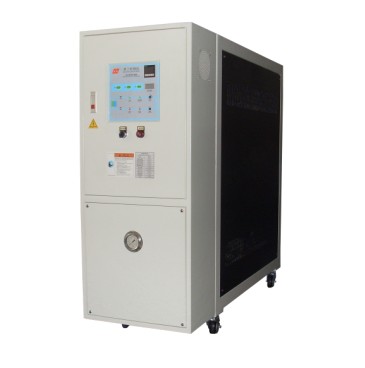

電加熱導熱油爐是一種新型、安全、高效節能、低壓（常壓下或較低壓力）并能提供高溫?zé)崮艿奶胤N工業爐，是一種以電為熱源，導熱油為熱載體，利用循環油泵強制液相循環，將熱能輸送給用熱設備后繼而返回重新加熱的直流式特種工業爐。
構造及原理

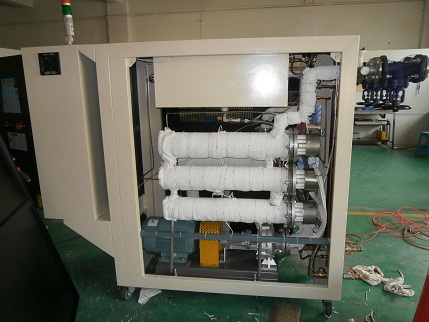

電加熱導熱油爐零碎由防爆電加熱器、無機熱載體爐、換熱器（可配置）、控制柜、熱油泵、收縮槽等組分解一個撬塊，用戶只僅需接入電源、介質的進出口管道及一些電氣接口即可運用。
任務原理
導熱油爐（又稱導熱油加熱器、油加熱器、電加熱導熱油爐）是將是將電加熱器間接拔出無機載體（導熱油）中間接加熱，應用循環泵，強迫導熱油停止液相循環，將熱量傳遞給用一個或多種用熱設備，經用熱設備卸載后，重新經過循環泵，回到加熱器，再吸收熱量，傳遞給用熱設備，如此循環往復，完成熱量的延續傳遞，使被加熱物體溫度降低，到達加熱的工藝要求。
導熱油加熱器采用數顯溫控儀控溫，具有超溫報警、低油位報警、超壓力報警功用，它是化工、石油、機械、印染、食品、船舶、紡織、薄膜等行業中一種高效節能的供熱設備。
電加熱導熱油爐是一種新型環保的熱能轉換設備。其任務原理是：以電力為動力，經過電熱元件將電能轉換成熱能；以無機熱載體（導熱油）作為傳熱介質，經過低溫油泵將導熱油在零碎中停止強迫性循環，使其被循環往復的加熱，從而到達滿足需熱設備延續取得所需熱能的目的；并可滿足消費流程中設定的工藝溫度以及高精度控溫的要求。通常導熱油加熱爐由主機（加熱體、低溫油泵及過濾器）、高位油槽、控制柜、管路等作為一整套設備與用熱設備共同組裝構成強迫性液相循環的加熱零碎。
劣勢
1.高質量的熱源導熱油加熱零碎可在常壓液相下，為熱用戶輸入最高350℃的熱油；我司導熱油加熱零碎均采用日本富士溫控儀表，運用PID自整定智能控溫技術，控制精度可達±1℃左右溫度，精確控制運用的溫度范圍內；加熱主電源采用固態模塊無觸點開關電路，順應頻繁開關，并對供電網絡無攪擾。并具有防干燒。可依據用戶要求設計添加熱油冷卻零碎，以滿足升溫后需求疾速降溫的消費工藝要求；
2.浪費動力，運轉費用低導熱油加熱零碎為液相閉路循環，出油溫度和回油溫度相差20-30℃，也就是說只加熱20-30℃的溫差就能到達運用溫度。同時該設備不需求水處置設備并且無蒸汽鍋爐的跑、冒、滴、漏等熱損失，熱應用率很高，與蒸汽鍋爐相比，節能50%左右；
3.設備投資少由于導熱油加熱零碎復雜，無水處置設備及更多的輔佐設備、導熱油鍋爐接受高壓力等，所以整個零碎投資較少；
4.平安由于零碎只接受泵壓，導熱油加熱零碎無爆炸風險，因此其愈加平安；
5.環保無機熱載體導熱油爐零碎的環保效果次要表現在煙氣排放量極少，無排污凈化及熱凈化。
行業使用
電加熱導熱油鍋爐普遍使用于低溫定型、板材加溫、橡膠、烘干、印染、化工、膠合板消費、防水卷材消費、瀝青加熱、無紡布熱軋機、玻璃鋼熱壓機、模具、烘房、烘箱等各需熱行業。
|
模型 |
單位UNIT |
TOB-10 |
TOB-20 |
TOB-30 |
TOB-50 |
TOB-75 |
TOB-100 |
TOB-150 |
|
溫控范圍 |
℃ |
300℃ |
||||||
|
溫控精度 |
℃ |
PID±1℃ |
||||||
|
電源 |
|
AC3φ380V50HZ(or other)或其它 |
||||||
|
傳熱媒體 |
|
導熱油CEAT TRANSFER OIL |
||||||
|
冷卻方式 |
|
間接冷卻INDIRECTCOOLING |
||||||
|
加熱功能 |
KW |
12/18 |
18/24 |
24/30 |
36/50 |
60/70 |
80/100 |
110/150 |
|
泵浦馬力 |
HP/KW |
1/0.75 |
2/1.5 |
3/2.25 |
5/3.75 |
7.5/5.6 |
10/7.5 |
15/11 |
|
泵浦工作流量 |
L/MIN |
25 |
50 |
180 |
250 |
300 |
500 |
750 |
|
泵浦工作壓力 |
KG/CM2 |
2.0 |
2.5 |
2.8 |
3.2 |
3.8 |
4.9 |
6 |
|
最大電力消耗 |
KW |
13/19 |
19/26 |
26/32 |
38/52 |
68/72 |
85/108 |
1165/155 |
|
警報功能 |
|
缺相/缺水/超溫/過載/反轉Icak of phrase/Iack of water/overheat/overload/phase reversal |
||||||
|
冷卻水配管 |
INCH |
1/2 |
1/2 |
1/2 |
1/2 |
1/2-3/4 |
1/2-3/4 |
1/2-3/4 |
|
循環水配管 |
INCH |
3/8*2 |
3/8*2 |
3/8*4 |
3/8*4 |
3/8*4 |
3/8*4 |
(3/8*4)*2 |
|
外型尺寸 |
MM |
120*50*110 |
168*50*126 |
168*50*126 |
168*50*126 |
185*55*140 |
185*55*140 |
185*55*140 |
